複数台同時に計測する方法がわかりません

◆計測アプリケーション2017の場合

①使用するセンサに別々のIDを設定

②プロダクトリストをALL、複数台同時制御にした状態(下図)でステータス情報を取得し、すべてのセンサが接続されていることを確認


③測定時間を設定

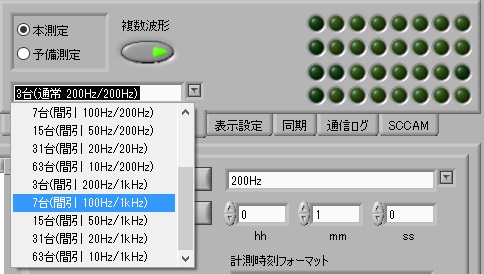

④サンプリング周波数を設定(下図)


台数は同時計測を行うセンサの台数ではありません。

 7台(間引 100Hz/1kHz)の場合、ID1〰ID7のセンサを1kHzで計測、保存という意味になります。

⑤計測準備(使用するセンサ全てのIDが青色に点灯)

※全てのIDが青色にならない場合は、「計測準備」を何度かクリックして下さい。

⑥計測開始(使用するセンサ全てのIDが緑色に点灯)

 -----------------------------------------------------------------------------------------

◆計測制御アプリケーション Ver7.x.xの場合

①使用するセンサに別々のIDを設定

②共通設定を全機種同時計測、全機一括制御にした状態(下図)でステータス情報を取得し、全てのセンサが接続されていることを確認


③測定時間を設定

④計測設定でサンプリング周波数の設定(下図)

台数は同時計測を行うセンサの台数ではありません。

 7台(間引 100Hz/1kHz)の場合、ID1〰ID7のセンサを1kHzで計測、保存という意味になります。

⑤計測準備(使用するセンサ全てのIDが青色に点灯)

※全てのIDが青色にならない場合は、「計測準備」を何度かクリックして下さい。

⑥計測開始(使用するセンサ全てのIDが緑色に点灯)
